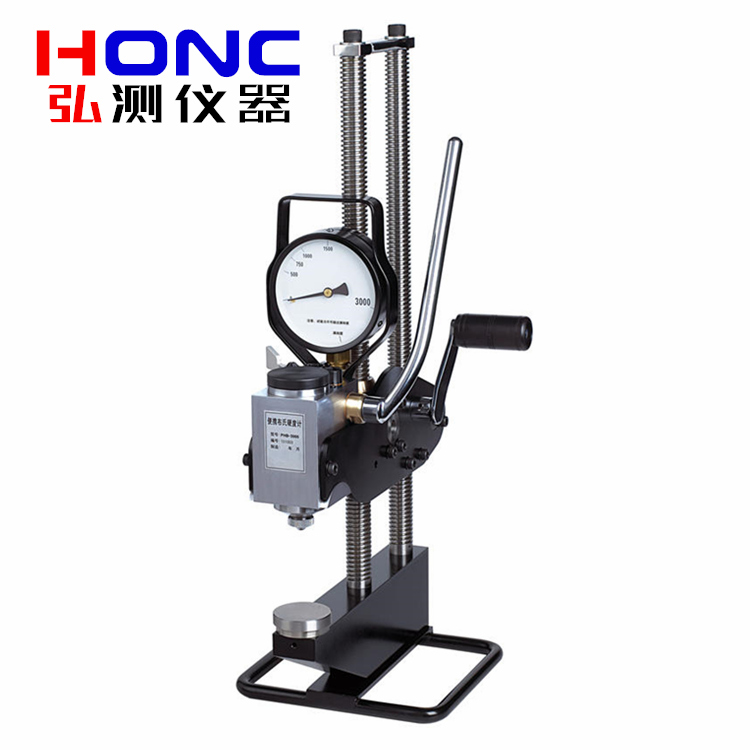

PHB-3000型 液压式便携布氏硬度计

PHB-3000型 液压式便携布氏硬度计

 产品简介   Product introduction

液压布氏硬度计以重量轻、操作简单成为市场上理想的硬度计，可以测试任何尺寸和形状的金属工件，使用简单。操作者把工件放置于砧台和测头之间，旋转曲柄使测头下降到试样表面，锁紧，关闭加压阀，拉动加压手柄达到所需载荷。液压布氏硬度计把最高达3000kg的载荷通过10mm球头施加于工件表面上，产生一个永久压痕, 这个压痕可以在任何时间重复测量。液压布氏硬度计有一个自动卸荷阀门可以防止超载。操作者使用布氏压痕测量工具,如：King布氏压痕测量显微镜或Kingscan全自动布氏压痕测量系统, 即可读出和记录压痕直径及布氏值。

采用液压原理，手动操作产生3000kg试验力。核心部件是一个小型液压系统，液压系统中有一个控制阀，用于控制试验力，每当试验力达到3000kg时，控制阀打开，压力下降。按照美国标准ASTM E110的规定，要重复加力3-4次，让压力表指针3~4次达到3000kg，以此等效布氏硬度试验方法中关于3000kg试验力，10mm球，加力10~15秒的规定。

液压布氏硬度计符合所有国际布氏硬度测试标准，包括ASTM E-110、 #240、Pt. 2，Sect. 1 和JIS标准。并且依据NIST标准，校准仪器的精度到载荷的0.5%。

 应用范围   Applications

1、在天然状态或退火状态下钢的布氏硬度值与抗拉强度值(限于非奥氏体钢)；

2、在精练淬火或淬火加回火状态下钢的布氏硬度值与抗拉强度值(限与非奥氏体钢)；

3、铸铁的布氏硬度；

4、黄铜铸件的布氏硬度；

5、辗压黄铜的布氏硬度；

6、紫铜的布氏硬度；

7、锡青铜合金的布氏硬度；

8、铝合金铸件的布氏硬度；

9、特别适用于工作现场对大型零部件进行布氏硬度的检验；

■   PHB—3000型便携布氏硬度计与King布氏硬度计相同，用于现场测试钢材、有色金属、铸件、锻件及半成品热处理零件。

■   可用于台式机无法测试的各种大型零件，在制造业的广泛领域可代替精度和可靠性不高的里氏硬度计。

■   测得的布氏硬度压痕，可以利用布氏压痕自动测量系统直接读取硬度值。

 性能特点   Performance characteristics

■   现场测试：可以在车间使用，操作简单，携带方便，可现场测试大型零件本体硬度，可用于逐件检测。

■   永久压痕：采用3000kg试验力，10mm球，永久性压痕可用于复检。

■   可靠性高：完全按照布氏硬度试验原理测试，与台式布氏硬度计原理相同，可真实反映材料或零件的力学性能。

■   精度高： 试验力准确度符合GB、ISO、ASTM等相关标准的规定，硬度测试精度与台式机相同。

■   应用面广：只要可以夹上仪器，任何形状、任意大小的零件都可测试。

■   量程宽：可选择多种试验力、多种球压头，量程较宽，可测试各种常见金属材料。

 技术指标   Technical indicators

1、试验力：3000kg(1000kg、750kg、500kg可选) ；

2、压头：10mm硬质合金球（5mm可选）；

3、测试范围：32~650HBW；

4、开口尺寸：高350mm×喉深100mm；

5、示值误差：符合GB、ISO、ASTM等相关标准；

6、示值重复性：符合GB、ISO、ASTM等相关标准；

7、试验力误差：≤1%，符合GB、ISO、ASTM等相关标准；

8、重量：13.8kg；

 标准配置   Standard configuration

1、主机

2、加力手柄

3、布氏硬度块

4、砧座（平面、V型、点式）

5、20倍读数显微镜

6、10mm备用硬质合金球

 选配附件   Optional accessories

■   布氏硬度块（高值、低值）

■   硬质合金球（5mm、10mm）

■   维修备件（油、胶囊、O型环等）

■   维修工具

■   布氏压痕自动测量系统

■   充电式角磨机

20倍带光源读数显微镜	充电式角磨机	布氏压痕自动读数系统
