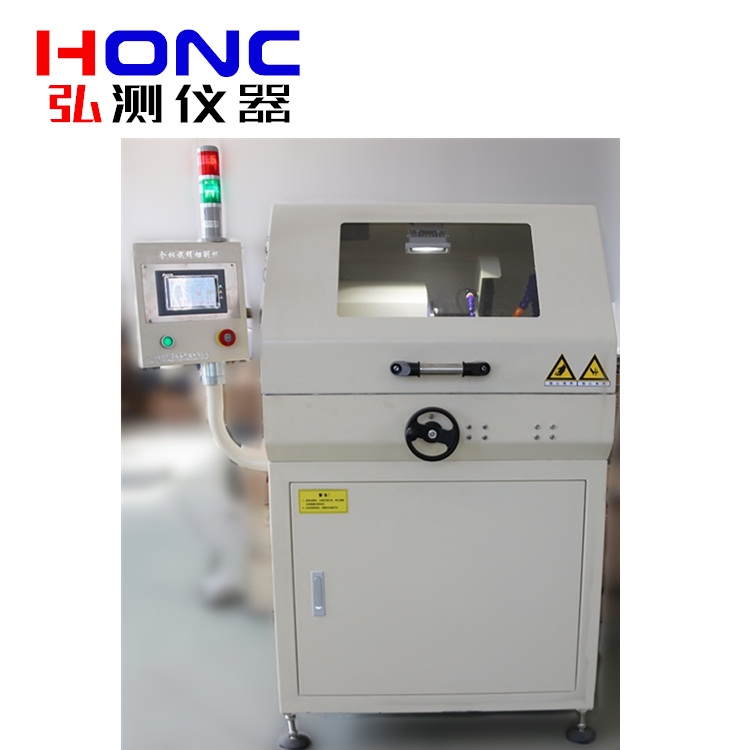

QG-100ZA型 智能型全自动金相试样切割机（100mm）

QG-100ZA型 智能型全自动金相试样切割机（100mm）

 产品简介   Product introduction

QG-100ZA 全自动金相试样切割机，是由电子触摸开关控制，通过切割砂轮片和强大冷却系统对试样进行切割，可防止试样的过程中过热而烧坏组织，本机具有自由设备切割速度供，可对不同直径的材料进行切割设定。从而提高了切割工件效率，该机可分手动和自动设定。

QG-100ZA 全自动金相试样切割机是为满足精确定位切割，多重定位切割而设计的一款立地一体式精密自动金相切割机；采用不锈钢机壳，双层可移动平台，带刻度标尺。分体式双平台双虎钳快速推进设计，利于各种不规则工件的加持。具有切割速度1--25mm/分任意设定 选择，适用于各种材料不同直径的精密取样（切割后的工件不需研磨抛光处理，可直接进行显微硬度测试等检测）。

本机还可以切割不同的试样而对切割速度进行设定，从而提高啦切割试样的质量，该机分手动切割和自动切割，大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相实验必备的制样设备之一。

金相切割机主要用于金相试样的取样，若取样不当，则达不到检验目的，因而选择适合的切割机，对取样工作非常重要。对金相切割机的选型一般以被取样材料的规格大小为参考，如小工件可以选用小切割直径的金相切割机，相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同，选配不同的切割片，以便达到理想的取样目的。

 性能特点   Performance characteristics

1、主机采用全塑钢机身

2、超大切割室

3、手动/自动双重切割方式

4、屏显式控制系统，直接选择切割速度

5、自动三通道冷却系统，避免试样块烧

6、实时跟踪显示进刀深度（液晶数显）

7、模式化编程更适合批量切割取样

8、封闭式切割，开机保护功能

9、取样结束切割刀自动复位功能

10、切割时可调整进刀速度，±50%

11、主机、冷却系统一体式

12、工作台X方向移动行程50mm

13、工作台Y向移动行程250mm

14、进刀行程任意设定（0-250mm）

15、机身内置高亮度防水照明系统，有效辅助切割

16、超大透明视窗，可随时观察切割动态过程

17、机身内置三重过滤系统，有效过滤切割过程带来的铁屑

18、工作台可根据用户要求定制（超大工作台，双边移动等）

 技术指标   Technical indicators

1、切割室外壳：塑钢；

2、最大切割直径：100mm（管材）；

3、有效进刀深度：250mm；

4、进刀深度跟踪：液晶数字显示；

5、平台X向移动：50mm；

6、平台Y向移动：250mm；

7、进刀距离：任意设定（0-250mm）；

8、切割片规格：（250-350）X（1.5-2）X32mm；

9、切割方式：全自动/手动；

10、送给方式：自动推进（速度可调）/手动推进；

11、显示方式：液晶屏显动态显示切割指标和切割过程；

12、切割速度：自动控制（速度任意可调，不分档）/手动控制；

13、复位方式：自动/手动；

14、冷却系统：内置循环水冷系统；自动（水冷3通道）；

15、水箱容量：65L；

16、主轴转速：2800r/min；

17、在线调速：当前速度的±50%（任意调整）；

18、电机功率：3.5KW；

19、机台形式：落地式（立地一体式）；

20、加持台形式：夹具台分左右两边选择切刀口；

21、照明系统：高亮度防水照明（内置，高度任意调节）；

22、过滤系统：三重过滤装置（内置）；

23、切割台尺寸：250mmX250mm；

24、外形尺寸：750mmX800mmX1400mm；

25、电源：380V/50HZ；

26、重量：360KG

 标准配置   Standard configuration

1、主机  1套

2、砂轮片  1片

3、水管  1根

4、电源线  1只

5、把手  1只

6、冷却系统  1套

7、快速夹具  1套

8、随机文件  1份

 选配附件   Optional accessories

A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

230mm*（0.8-1.5）mm*（25-32）mm

250mm*（1.2-2.0）mm*（25-32）mm

300mm*（1.5-2.0）mm*（25-32）mm

350mm*（2.0-3.0）mm*（25-32）mm

400mm*（2.5-3.0）mm*（25-32）mm

450mm*（2.8-3.2）mm*（25-32）mm

500mm*（3.0-3.5）mm*（25-32）mm

B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

230mm*（0.8-1.5）mm*（25-32）mm

250mm*（1.2-2.0）mm*（25-32）mm

300mm*（1.5-2.0）mm*（25-32）mm

350mm*（2.0-3.0）mm*（25-32）mm

400mm*（2.5-3.0）mm*（25-32）mm

450mm*（2.8-3.2）mm*（25-32）mm

500mm*（3.0-3.5）mm*（25-32）mm

C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55

230mm*（0.8-1.5）mm*（25-32）mm

250mm*（1.2-2.0）mm*（25-32）mm

300mm*（1.5-2.0）mm*（25-32）mm

350mm*（2.0-3.0）mm*（25-32）mm

400mm*（2.5-3.0）mm*（25-32）mm

450mm*（2.8-3.2）mm*（25-32）mm

500mm*（3.0-3.5）mm*（25-32）mm

D、高档型金相切割片：适合切割高硬度黑色金属材料，硬度计HRC30-70；

D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55

230mm*（0.8-1.5）mm*（25-32）mm

250mm*（1.2-2.0）mm*（25-32）mm

300mm*（1.5-2.0）mm*（25-32）mm

350mm*（2.0-3.0）mm*（25-32）mm

400mm*（2.5-3.0）mm*（25-32）mm

450mm*（2.8-3.2）mm*（25-32）mm

500mm*（3.0-3.5）mm*（25-32）mm
